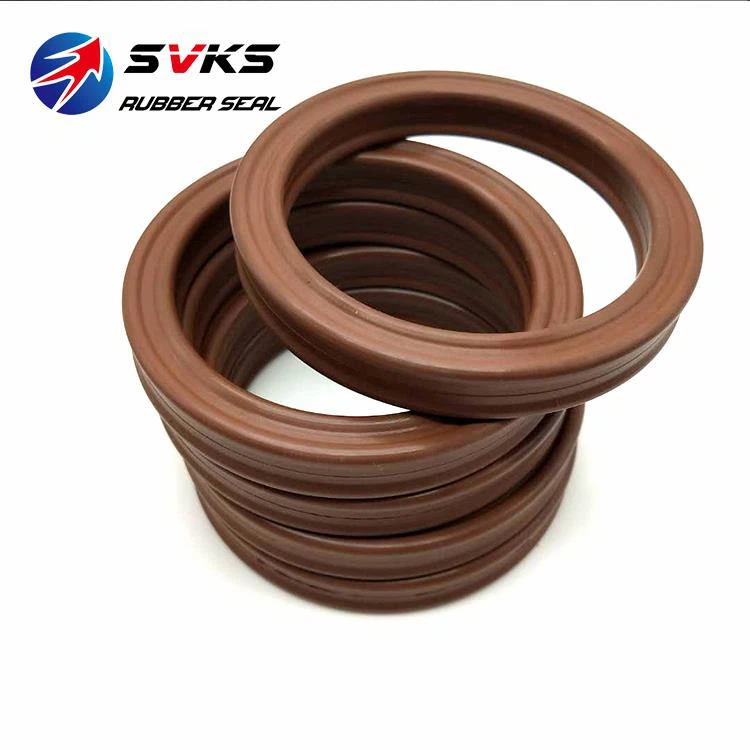

Quad prsten
Materijal: Nitril 70A Duro - precizno lijevano.
Viton / FKM 90A Duro
Dizajn
Quad Oredovi korisni su u aplikacijama gdje tradicionalni Oringov profil nije uspio zbog spirale. Profil u obliku četvorice pomaže u stabilizaciji prstena O i spriječiti da prsten nazove spiralom u svom žlijebu.
Može se kombinirati s rezervnim prstenom kako bi se povećala tolerancija tlaka i pomogla u odupiranju ekstruziji.
Dostupan u širokom rasponu materijala u širokom rasponu veličina.
primjena
O prstenovi mogu se koristiti u širokom rasponu hidrauličkih, pneumatskih i opće namjene.
Dok se u određenim aplikacijama Oring može koristiti u dinamičnom okruženju, preporučljivo je da se Orings koristi samo u statičkim aplikacijama.
tekućine
Hidrauličke tekućine, naftna goriva i ulja
Quad Rings® , također poznat kao X-Rings, Nu-Lips® ili povremeno i može se koristiti u širokom rasponu statičkih i dinamičkih brtvenih primjena.
Četveročlana konstrukcija omogućuje dvostruku površinu brtvene površine u usporedbi s standardnim O-prstenom. Akcija s dvostrukom brtvom zahtijeva manje kompresije kako bi se održala učinkovita brtva. Ova smanjena kompresija rezultira manje trenjem, dužim trajnim zatvaranjem i manjim rizikom za uvijanje.
Quad prsteni imaju prednost u odnosu na standardne O-prstene, budući da su razdjelne linije između reza, daleko od brtvene površine. Time se uklanjaju problemi curenja koji često proizlaze iz nepravilne površine razdjelne linije na O-prstenu. U tim slučajevima, X prstenovi pružaju bolji, ujednačenije brtvljenje.
Quad prstenovi su dizajnirani tako da nadmašuju standardni O-prsten u rotacijskim brtvama. Četveročlana konfiguracija stvara stabilniji pečat izbjegavajući spiralno uvijanje. To omogućuje širu širinu utora od standardnog utora O-prstena. Međutim, također se može koristiti u standardnom utoru za O-prsten.
Quad prsteni imaju iste dimenzije kao i O-prstenovi AS568A, također poznati kao O-prsteni standardne veličine i dostupni su u različitim materijalima.
